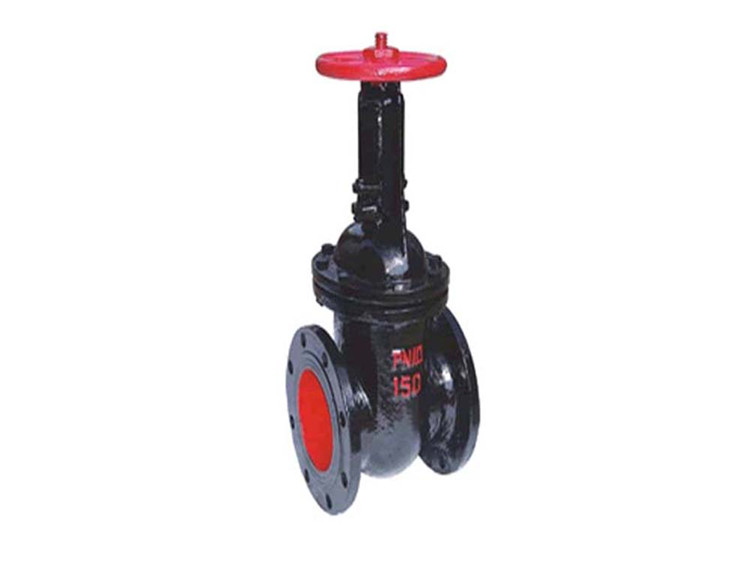

一、Z41T鑄鐵明桿閘閥特點及用途：
1.鑄鐵明桿閘閥結構緊湊、設計合理，閥門剛性好，通道流暢，流阻系數小。
2.密封面采用不銹鋼和硬質合金，使用壽命長。
3.采用柔性石墨填料、密封可靠，操作輕便靈活。
4.驅動方式分手動、電動、氣動、齒輪傳動，結構型式：彈性楔式單閘板、剛性楔式單閘板和雙閘板型號。
5.鑄鐵明桿閘閥廣泛適用于石油化工，火力發電廠等油品、水蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。
二、Z41T鑄鐵明桿閘閥執行標準
設計制造：按GB/T12234-89的規定
結構長度：按GB/T12221-89的規定
法蘭面尺寸：按JB79 GB/T9112-9131的規定
檢查與試驗：按JB/T9092-99 GB/T13927-92的規定
傳動方式：手動、電動、齒輪傳動
三、Z41T鑄鐵明桿閘閥技術參數
型號 公稱壓力MPa 試驗壓力MPa 工作溫度 使用介質
密封 強度
Z41T-10 1.0 1.1 1.5 ≤200℃ 水、蒸汽、油
Z41T-10
Z41W-10 ≤100℃ 油品、煤氣
四、Z41T鑄鐵明桿閘閥零件材料
|
型號 |
閥體、閥蓋、閘板 |
閘板 |
密封圈 |
閥桿螺母 |
閥 桿 |
填 料（Mpa） |
|
Z41H-10 |
灰鑄鐵、鑄 鋼 |
灰鑄鐵、鑄 鋼 |
泥污、污水 油品、海水 |
碳鋼+合金鋼 |
青銅 |
浸油石棉 |
